  • HBW-DSP-PW-Z7-01是一款具有优异性能的信号处理解决方案，它集成了FreeScale QorIQ P2020双核处理器和Xilinx ZYNQ-7000。该处理板硬件系统密度很高，可作为独立功能卡使用，也可作为复杂高速信号采集、传输、处理系统的一个节点。支持高速信号传输、处理以及存储。

  • 技术特征
  • 环境指标
  • 应用环境
  • QorIQ P2020双核处理器，主频1.2GHz，1GB内存，128MB Flash；
  • Xilinx XC7Z045高性能FPGA处理器，Cortex A9处理器，主频1GHz，1GB内存；
  • 互联接口：RapidIO；
  • 支持SATA 2.0数据读写；
  • 其他接口：2路网口接口、1路rapidio x1接口、4路RS422接口、1路RS232接口、2路FIBER接口、1路SATA接口、25路LVDS接口和54路GPIO接口；

  • HBW-DSP-PW-Z7-02是一款集成FreeScale QorIQ™ P5020双核处理器和Xilinx XC7K410T的具有优异性能的信号处理解决方案。该模块具有很高的硬件系统密度，可作为一个独立功能卡使用，也可作为复杂信号处理系统的一个节点。可以非常方便的实现高速数据流的实时处理，同时支持在I/O和处理节点间的高速实时数据的传输与存储。

  • 技术特征
  • 环境指标
  • 应用环境
  • QorIQ P5020双核处理器，主频2.0GHz，2GB内存，128MB Flash；
  • Xilinx XC7K410T高性能FPGA处理器，1GB内存；
  • 互联接口：RapidIO；
  • 支持SATA 2.0数据读写；
  • 其它接口：2路网口接口、CPU和FPGA都提供了多路rapidio接口（可根据需求配置为x1,x2和x4）、1路RS232接口、2路FIBER接口、3路SATA接口（其中1路SATA连接CPU）、18路LVDS接口和54路GPIO接口；
  • 可根据需求通过软件配置rapidio接口输出，其中两路rapidio x1的输出从FPGA输出；

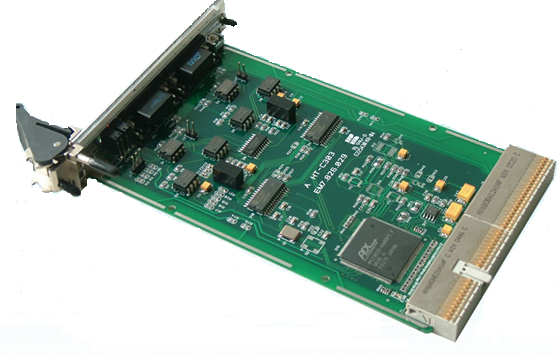

  • 2路隔离CAN信号输入/输出，为冗余设计，其中传输速度最大能达到1Mbps，并且能对两路CAN信号进行单独控制；
  • 可以承受2500VDC的电击，电源的功耗是：4W；
  • 3U结构，CPCI从设备
  • 工作温度：-20℃～+65℃，存储温度：-40℃～+85℃；
  • 支持windows xp/2000、VxWorks、Linux 等多版本操作系统，可定制。
  • 32路输入和32路输出，后IO出线，输出为TTL电平，输入能承受+5V~+28V电压；每路隔离控制；
  • 5V电源输入，电源的功耗是：6W；
  • 3U结构，CPCI从设备
  • 工作温度：-20℃～+65℃，存储温度：-40℃～+85℃；
  • 支持windows xp/2000、VxWorks、Linux 等版本操作系统，可根据客户要求定制。
  • 完全遵守MIL-STD-1553B协议，双通道或单通道冗余可选，支持1M/2M/4Mbps及用户自定义波特率；
  • 5V电源输入，电源的功耗是：4W；
  • 3U结构，CPCI从设备
  • 工作温度：-20℃～+65℃，存储温度：-40℃～+85℃；
  • 支持windows xp/2000、VxWorks、Linux 等版本操作系统，可根据客户要求定制。

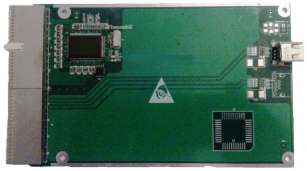

  • 2路IEEE-1394a接口，可根据需求进行前出线或后出线的选择，最大速率可以达到400Mbps；
  • 3.3V电源输入，电源的功耗是：4W；
  • 3U结构，CPCI从设备
  • 工作温度：-20℃～+65℃，存储温度：-40℃～+85℃；
  • 支持windows xp/2000、VxWorks、Linux 等版本操作系统，可根据客户要求定制。
