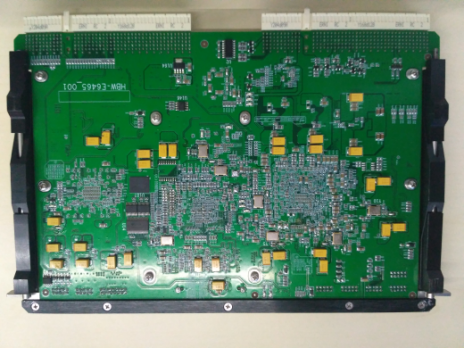

  • HBW-E6465_001通用图卡工装具有图形生成功能，外视频输入叠加及视频选择显示功能。该产品具有高开放性、高可靠性、功耗低、处理能力强、接口丰富等优点，可广泛应用于应用于实时系统通讯、工控、航空、航天、船舶、交通和石油石化等领域，完成极端恶劣条件下、高实时性要求，高性能图形图像数据的生成和处理。

  • 技术特征
  • 环境指标
  • 应用环境
  • 图形处理器采用AMD E6465，显存容量2GB；
  • CPU采用POWERPC T1024 主频1.4GHZ；
  • 内存DDR3/667MHZ，2GB；
  • 1路SATA接口，可接SATA硬盘；
  • 主要接口：1路10/100Mbps以太网，2路串口RS232，2路VGA，1路DVI-D，双通道，1路DP；
  • 温度采集功能；
  • 图卡板通过双口RAM、并作为PCI从设备与外界通信；
  • DP与DVI具备输出2K图像能力；
  • 具备至少3路独立通道输出，双路独立输出、在分辨率1024*768下3D图像帧率不低于60HZ；

  • HBW-MB-AMD-G420单板计算机是一款低功耗高性能的主板核心模组，采用AMD SOC高性能处理器GX-420CA芯片。处理器、内存、硬盘等主要元器件采用板载设计，充分利用了主芯片功耗的特点，最大限度降低板卡的体积，以满足特定环境下系统安装的需求。产品设计成熟，能长时间稳定可靠地工作，能广泛应用于特殊计算机领域。

  • 技术特征
  • 环境指标
  • 应用环境
  • 视频输入接口：支持1路DVI输入和2路VGA输入，分辨率最高支持1920*1200@60Hz；
  • 视频输出接口：1路LVDS输出（支持单、双像素切换），最高可支持1920*1080@60Hz，1路VGA和1路DVI视频环出；
  • 对比度调节：针对外部输入视频，在保持颜色不变的前提下，对外视频进行灰度调节；
  • 板卡采用FPGA+CPU结构，视频控制灵活，适用于各种尺寸加固显示器使用，可为客户提供定制化服务。
  • 存储接口：2路SATA；
  • 网络接口：2路独立的10/100/1000M以太网口；
  • 其它接口：USB2.0 x2、4路串口RS232、1路PS/2，4路DVI；
应用领域:
  • 基于航空、航天、船舶用高实时、高可靠性图形绘制需求；
  • 多种GUI/API开发接口，可支持OpenGL、X11、Windml开发需求；
  • 支持VxWorks、Linux 多版本内核、Soloris、Window XPE开发需求。

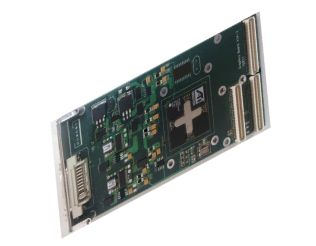

技术特征:
  • 图形处理器采用ATI Mobility Radeon 9000（M9CSP64），显存容量为64MB；
  • 提供基于Vxworks操作系统的模块驱动程序，支持2D/3D硬件图形加速，同时可提供基于Vxworks的OpenGL l.3、X11图形标准驱动程序。驱动程序完全自主开发，可以提供全面、完善的技术支持，并可为客户定制扩展；
  • 图卡输出两路模拟RGBHV；
  • 工作环境温度：-40℃~+70℃，贮存温度：-55℃~+85℃；
  • 标准PMC子卡结构，最大功耗10W，振动冲击满足行业相关标准。
应用领域:
  • 基于航空、航天、船舶用高实时、高可靠性图形绘制需求，针对低功耗处理、较高端图形数据处理；
  • 多种GUI/API开发接口，可支持OpenGL、X11、Windml开发需求；
  • 多操作系统，支持VxWorks、Linux 多版本内核、Soloris、Window XPE开发需求。
技术特征:
  • 图形处理器采用ATI Mobility Radeon 9000（M9CSP64），显存容量为64MB；
  • 模块采用ATI E2400(M72-CSP128)图形处理器，最高内核频率600MHz，自带128MB SDRAM； 提供基于Vxworks操作系统的模块驱动程序，支持2D/3D硬件图形加速，同时可提供基于Vxworks的OpenGL 2.0、X11图形标准驱动程序，可为客户定制扩展；
  • 提供1路LVDS视频信号和1路VGA视频信号、2路VGA视频信号或1路VGA 和1路DVI视频信号；
  • 工作环境温度：-40℃~+70℃，贮存温度：-55℃~+85℃；
  • 标准PMC子卡结构，最大功耗15W，振动冲击满足行业相关标准。
应用领域:
  • 基于航空、航天、船舶用高实时、高可靠性图形绘制需求，针对低功耗处理、较高端图形数据处理；
  • 多种GUI/API开发接口，可支持OpenGL、X11、Windml开发需求；
  • 多操作系统，支持VxWorks、Linux 多版本内核、Soloris、Window XPE开发需求。
技术特征:
  • 模块采用ATI E4690(M96-CSP512)图形处理器，最高内核频率600MHz，芯片自带512MB SDRAM；
  • 提供基于Vxworks操作系统的模块驱动程序，支持2D/3D硬件图形加速，同时可提供基于Vxworks的OpenGL 2.0、X11和QT图形标准驱动程序，可为客户定制扩展；
  • 支持2路视频信号输出，其中选择LVDS时输出显示分辨率最高为1024×768@60Hz；
  • 工作环境温度：-40℃~+70℃，贮存温度：-55℃~+85℃；
  • 标准PMC子卡结构，最大功耗25W，振动冲击满足行业相关标准。
应用领域:
  • 基于航空、航天、船舶用高实时、高可靠性图形绘制需求，针对低功耗处理、较高端图形数据处理；
  • 多种GUI/API开发接口，可支持OpenGL、X11、Windml开发需求；
  • 多操作系统，支持VxWorks、Linux 多版本内核、Soloris、Window XPE开发需求。

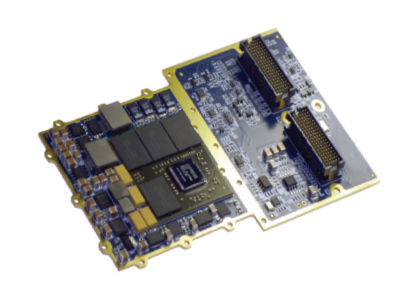

技术特征:
  • 模块采用ATI E6760图形处理器，最高内核频率600MHz，芯片自带1GDDR5存储器；
  • 提供基于Vxworks操作系统的模块驱动程序，支持2D/3D硬件图形加速，同时可提供基于Vxworks的OpenGL4.1、X11和QT图形标准驱动程序，可为客户定制扩展；
  • 支持6路独立的数字视频信号输出，最高分辨率可以达到3840x2400；
  • 工作环境温度：-40℃~+70℃，贮存温度：-55℃~+85℃；
  • 标准XMC子卡结构，最大功耗50W，振动冲击满足行业相关标准。

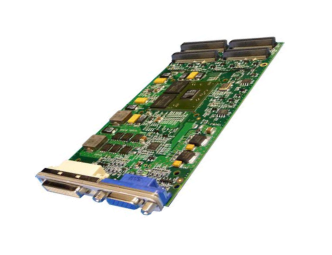

  • CPCI-E4690完成在恶劣条件下、高实时性，高处理性能要求下的图形显控处理任务。该板卡可实现实时2D\3D较高性能及大分辨率图形数据的生成和处理。

  • 技术特征
  • 环境指标
  • 应用环境
  • CPU主频率支持800MHz~1.5GHz可选
  • 图形控制单元AMD GPU/ATI M96 (E4690)
  • 320个流处理器、最高可支持OpenGL3.3
  • 核心/显存频率550/650MHz；显存大小512MB GDDR3
  • 单、双画面最大可支持1920x1600分辨率输出
  • 接口设计可定制设计为标准CPCI-E、CPCI总线接口
  • 分辨率最高支持1920x1600、24位彩色、场频60Hz，最高85Hz
  • 双独立视频信号输出，支持 VGA 模拟、DVI、LVDS

  • 多路独立输出实时显控系统（6760或6460）实时图形显控系统可完成恶劣条件下、高实时性多路（2路或6路）视频同时输出要求，高低功耗可选的高性能图形图像数据的生成和处理。

  • 技术特征
  • 环境指标
  • GPU频率最大支持600MHz
  • 图形控制单元支持 DirectX.11.1
  • 多重流处理器、可支持OpenGL4.1
  • 320个流处理器、可支持OpenGL3.3
  • 核心/显存频率550/650MHz；显存大小512MB或者1GMB
  • VGA输出最大支持10-bit 400MHz带宽
  • 接口设计可定制设计为标准CPCI-E、CPCI总线接口
  • 双独立视频信号输出，支持 VGA 模拟、DVI、LVDS。

  • 低功耗AMD-Soc/APU GX-420可广泛应用于通讯工控等领域。该型板卡具有功耗低、处理能力强、接口丰富、小型化等优点，满足实时控制、工业自动化的需求。

  • 技术特征
  • 环境指标
  • 应用环境
  • GPU频率最大支持1.0~2.0MHz
  • Window环境下图形控制单元支持 DirectX.11.1
  • 多重流处理器、可支持OpenGL4.1
  • 支持2路SATA3.0接口、4路USB
  • 图形320个流处理器、可支持OpenGL3.3
  • 核心/显存频率550/650MHz；显存大小512MB或者1GMB
  • VGA输出最大支持10-bit 400MHz带宽
  • 接口设计可定制设计为标准CPCI-E、CPCI总线接口
  • 双独立视频信号输出，支持 VGA 模拟、DVI、LVDS。

  • 低功耗i5/i7平台可广泛应用于通讯工控等领域。该型板卡具有功耗低、处理能力强、接口丰富、可小型化等优点，满足实时控制、工业自动化的需求。

  • 技术特征
  • 环境指标
  • 应用环境
  • GPU频率最大支持1.5~2.0MHz
  • Window环境下图形控制单元支持 DirectX.11.1
  • 多重流处理器、可支持OpenGL4.1
  • 支持2路SATA3.0接口、支持4路USB
  • 图形320个流处理器、可支持OpenGL3.3
  • 核心/显存频率550/650MHz；显存大小512MB或者1GMB
  • VGA输出最大支持10-bit 400MHz带宽
  • 接口设计可定制设计为标准CPCI-E、CPCI总线接口
  • 双独立视频信号输出，支持 VGA 模拟、DVI、LVDS。
